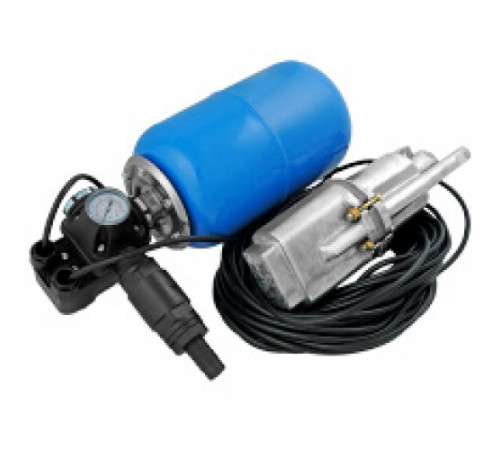

Станция автономного водоснабжения Unipump АКВАРОБОТ М 24-25 В

Автоматические насосные станции водоснабжения «АКВАРОБОТ М» — на основе погружных вибрационных насосов «UNIPUMP БАВЛЕНЕЦ» (Россия), с гидроаккумулятором емкостью 5 или 24 л, предназначены для подачи чистой холодной воды из открытых источников, накопительных резервуаров, колодцев и скважин (диаметром более 100 мм).

Для автономного водоснабжения индивидуальных зданий, коттеджей, дачных домов, для организации полива огородов, садовых участков, небольших фермерских хозяйств.

Температура перекачиваемой воды до +35°С, общее количество механических примесей в воде — не более 100 г/м3, размер примесей — не более 1 мм.

Насосные станции автоматического водоснабжения серии «АКВАРОБОТ М» надежны в эксплуатации, просто и удобно монтируются, насос может длительное время находиться в водоеме погруженным в воду. При желании, насос легко демонтировать из источника воды и опять погрузить в воду.

При соблюдении условий эксплуатации вибрационные насосы способны работать в течение многих лет, не требует смазки и заливки водой, может быть включен сразу после погружения в воду.

Устройство и принцип работы станции

Насосная станция «АКВАРОБОТ М» состоит из следующих основных узлов:

1. Погружного вибрационного электронасоса «БАВЛЕНЕЦ».
2. Гидроаккумулятора.
3. Устройства «PM/5-3W» (объединяющего реле давления, манометр, штуцер).
4. Обратного клапана.

Погружной вибрационный электронасос состоит из 3-х основных узлов: ярма, вибратора и основания. В основании имеются отверстия, прикрытые резиновым клапаном. На выходной патрубок с помощью хомута крепится шланг. Подача воды осуществляется из напорной камеры, ограниченной резиновым клапаном и поршнем. В результате вибрационных колебаний электромагнитного привода поршень совершает возвратно-поступательное движение и выталкивает под напором воду из выходного патрубка.

Шланг соединяет выходной патрубок насоса с блоком управления станцией, включающим гидроаккумулятор и устройство «PM/5-3W».

Устройство «PM/5-3W» cмонтированно непосредственно на гироаккумуляторе соответствующего объема. Это устройство автоматически включает насос, когда давление в водопроводной сети ниже порогового уровня (заводская установка — 1,5 атм) и выключает насос, когда давление в водопроводной сети превышает верхний порог (заводская установка — 3 атм).

Давление включения насоса регулируется в пределах от 1 атм до 2,5 атм. Давление выключения насоса регулируется в пределах от 1,8 атм до 4,5 атм. Гидроаккумулятор поддерживает давление в водопроводной сети в заданных пределах.

Открываем кран — вода поступает потребителю из гидроаккумулятора. По мере расходования воды из гидроаккумулятора давление в водопроводной сети падает. Когда давление упадет ниже порога включения, устройство управления включает насос. Насос подает воду потребителю. Кран закрываем, насос продолжает некоторое время работать, пополняя запас воды в гидроаккумуляторе. По мере наполнения гидроаккумулятора давление в водопроводной сети возрастает. Когда давление достигнет порога выключения, устройство управления выключает насос.

Насос не должен работать более 2-х часов непрерывно.
После 2 часов непрерывной работы сделайте перерыв на 15 – 20 минут.

Не допускается замерзание воды в станции.
В зимний период, если существует опасность замерзания воды, необходимо полностью слить воду из станции и всей системы водоснабжения.Диаметр насоса 99 мм

Внутренний диаметр обсадной трубы 110 мм

Конструкция насоса Вибрационный

Забор воды Верхний

Мощность 0.245 кВт

Электрическая сеть ~220/230В, 50Гц

Рабочий ток 3.7 А

Макс. производительность 1.6 м³/час

Макc. производительность 26.6 л/мин

Максимальный напор 75 м

Максимальная глубина погружения 3 м

Температура жидкости +1...+35 °С

Корпус насоса Алюминий

Корпус гидроаккумулятора Сталь

Объем бака 24 л

Управление Реле давления

Заводская настройка давления включения Рмин 1.4 бар

Диапазон настройки давления включения Рмин 1.0…2.5 бар

Заводская настройка давления выключения Рмакс 2.8 бар

Диапазон настройки давления выключения Рмакс 1.8…4.5 бар

Защита от «сухого» хода Нет

Манометр Да

Присоединительный размер ¾' дюйм

Длина электрокабеля 25 м

Электрокабель с вилкой Да

Степень защиты IP54

Вес с упаковкой 11.7 кг

Гарантия 12 мес.
